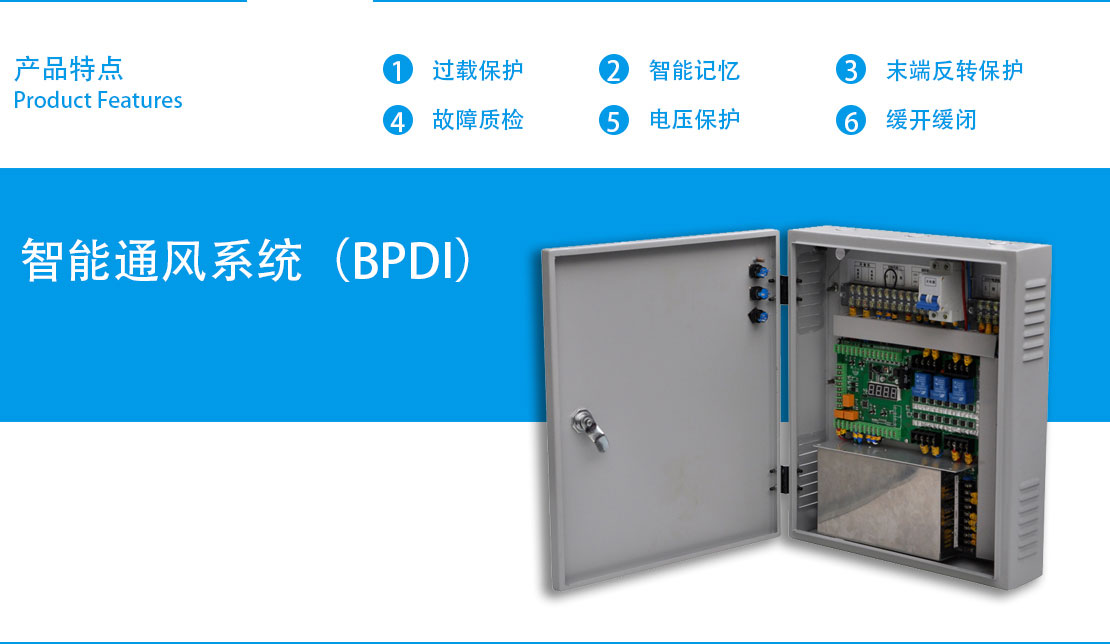

智能通風系統（BPDI）

BPDI 通風控制裝置

(消防電動開窗機控制設備)

操作使用說明書

一、產品概述：

1.1 產品介紹

本產品為電動開窗器滅火專用控制箱?？刂葡洳捎脝纹瑱C控制技術，大大提高了產品的質量和系統的穩定性?？煽快`活的控制方式為電動開窗器提供集中控制和就地單點控制。該系統滿足防火要求，同時為日常通風使用提供便利。

該模型由公司名稱代碼、類型代碼、行程代碼等組成。

代碼規定：

A、企業代碼：BP-杭州博盤智能系統有限公司;

B、型號代號：DI-表示通風控制裝置（電動開窗器滅火控制裝置）。

1.2 產品技術參數

電源 AC220V ± 10% 50HZ

額定功耗 1152W

控制輸出 DC24V/48A

環境溫度 0°C-40°C

相對濕度≤75%（40±2℃）

箱體尺寸 500mm x 500mm x 150mm

箱重 17.5kg

輸出控制方式：

1.手動控制輸出：手動按鈕開/關/停窗

2、自動控制輸出：手動按鈕/消防聯動控制/緊急消防按鈕

按鈕觸發/可擴展的多個智能控制輸出

二、接線圖：

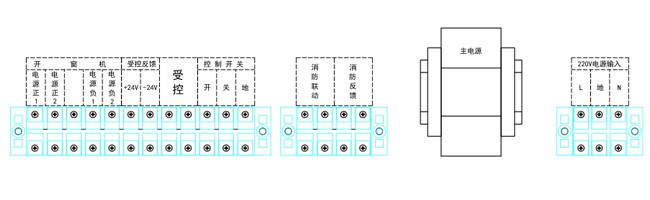

2.1 接線端子圖

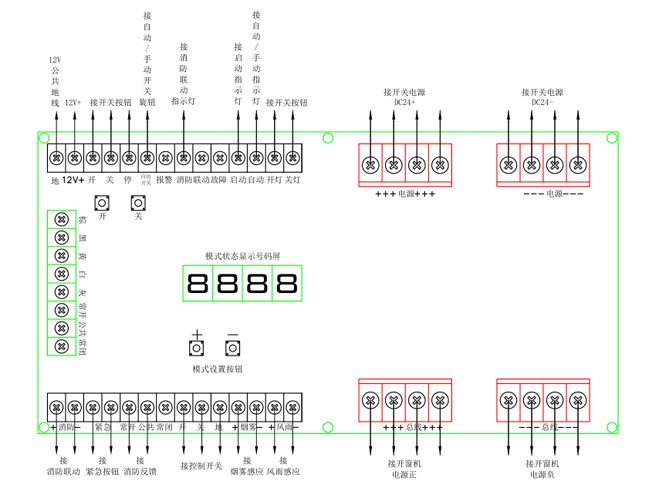

2.2 主板接線圖

三、基本功能：
1、該控制箱具有手動和自動兩種控制方式。在手動方式下，可通過箱內的開關按鈕，“開”、“關”、“?！卑粹o靈活控制開窗器的動作。在自動方式下，可接收來自消防控制中心的消防聯動信號控制，將該防火分區內的所有窗扇全部開啟，發出消防報警聲，同時反饋給消防控制中心一組無源信號。
2、該控制箱可配接消防緊急按鈕，能夠接收消防緊急按鈕的觸發信號，使該防火分區內的所有窗扇全部開啟，發出消防報警聲，同時反饋給消防控制中心一組無源信號。
3、該控制箱能夠滿足在自動工作狀態下，手動控制優先原則。具體操作：在自動方式下無論消防聯動處于什么狀態，均能夠通過箱內的“開”、“關”、“?！卑粹o完成對開窗機的開啟、關閉和停止的動作控制。
4、為保證系統的可靠性，確保消防強制開啟命令的執行，在該控制箱系統接收到消防聯動控制信號或消防緊急按鈕觸發后，會一直發送開窗命令，直至消防聯動控制信號或消防緊急按鈕觸發解除并系統恢復后才結束操作。

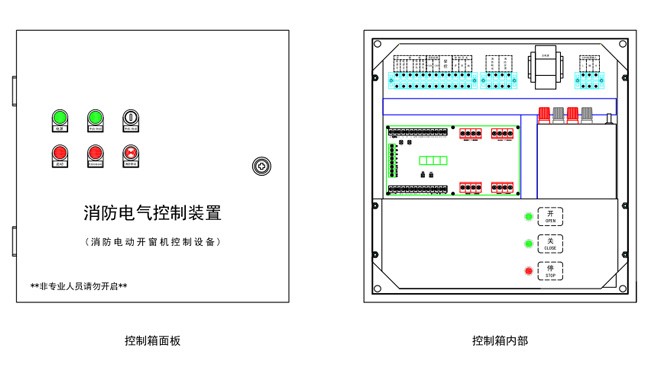

四、面板指示燈和開關：

1、 綠色“電源”燈 ：該燈亮表示主電源DC24V工作正常。
2、 綠色“手動/自動”燈 ：該燈表示手動/自動狀態，燈亮起表示處于自動狀態，燈滅表示處于手動狀態。
3、 “手動/自動”鑰匙旋鈕： 鑰匙旋轉至豎向時為控制箱處于手動狀態，旋轉至橫向時為控制箱自動狀態。
4、 紅色“啟動”燈 ：該燈亮表示控制箱正在命令開窗機執行開窗或關窗動作。
5、 紅色“受控設備啟動”燈 ：該燈亮表示開窗機正在進行開窗或關窗動作。
6、 紅色“消防聯動”燈 ：該燈亮并發出消防報警聲表示控制箱接收到消防聯動控制信號或消防緊急按鈕觸發。
7、 箱內綠色“開”“關”“?！卑粹o指示燈： 按動對應按鈕指示燈亮控制箱執行對應的“開窗”“關窗”“暫?！眲幼?，動作執行完畢燈滅。

五、使用操作說明：
1、 將箱體面板上“手動 / 自動”鑰匙旋鈕旋至在 “ 手動 ” 工作狀態時，打開面板蓋“電源”燈亮表示控制系統已開啟。
2、檢查箱內主板上“模式狀態顯示屏”是否顯示為“3000”，如不是則同時按動顯示屏下方“+”“-”按鈕，多次操作直至顯示為“3000”，才可進行下一步操作。(常規出廠狀態一般為“3000”）
3、開窗操作：
按動箱內綠色“開”按鈕，按鈕燈亮，顯示屏“3000”開始走秒，走秒停止則開窗動作結束，顯示屏顯示“3***”后三位為開窗動作運行時間。
4、關窗操作：
按動箱內綠色“關”按鈕，按鈕燈亮，顯示屏切換至“6000”并開始走秒，走秒停止則關窗動作結束，顯示屏顯示“6***”后三位為關窗動作運行時間。
5、開窗/關窗動作時間設定：如進行開窗或關窗動作時走秒時間已經停止但開窗機未全部開啟或完全關閉則進行需要進行以下操作調整走秒時間。同時按下顯示屏下方“+”“-”按鈕進入設置，隨著多次按動顯示屏將逐序切換模式。
顯示“2***”模式時，單按“+”按鈕加大開啟走秒時間，單按“-”按鈕減小開啟走秒時間；
顯示“5***”模式時，單按“+”按鈕加大關閉走秒時間，單按“-”按鈕減小關閉走秒時間；
顯示“7***”模式時，單按“+”按鈕加大消防聯動開啟走秒時間，單按“-”按鈕減小消防聯動開啟走秒時間；
顯示并停留在到“8888”模式時表示此時執行開窗或關窗動作將不受時間限制，控制箱處于常供電狀態。
6、 將箱體面板上“手動 / 自動”鑰匙旋鈕旋至在 “ 自動 ” 工作狀態時，此時面板指示燈會顯示“電源”燈亮和“自動”燈亮，此時系統處于自動工作狀態。
7、消防聯動：
執行步驟6操作，使系統處于自動工作狀態，則可以接收消防控制中心發送的消防聯動控制信號，當控制箱接收到消防聯動控制信號時，主板顯示屏切至“3000”并開始走秒，面板上“啟動”燈亮，“消防聯動”燈亮，并有報警聲，則表明系統在接收到消防聯動控制信號后，控制箱已經執行控制中心發出的控制信號，并發出控制命令。同時在系統開啟全部窗扇時反饋給消防控制中心一組聯動反饋信號。
事后處理：
方法一：先解除消防聯動控制信號，切掉主電源，待顯示屏熄滅和報警聲消失后再推上主電源重新供電便恢復正常狀態。
方法二：解除消防聯動控制信號，靜候約5分鐘系統將自動恢復正常狀態。
8、手動緊急報警：
控制箱處于自動狀態，可通過手動緊急消防按鈕觸發控制箱，當控制箱接收到手動觸發信號時，面板上的“消防聯動”指示燈和“啟動”指示燈變亮，并有報警聲音。則表明系統在接收到緊急消防按鈕觸發信號后，控制箱已經緊急按鈕發出的控制信號，并發出控制命令。同時在系統開啟全部窗扇時，會發送給消防控制中心一火災發生信號。
事后處理：
方法一：先解除手動緊急按鈕的觸發控制信號，切掉主電源，待顯示屏熄滅和報警聲消失后再推上主電源重新供電便恢復正常狀態。
方法二：解除手動緊急按鈕的觸發控制信號，靜候約5分鐘系統將自動恢復正常狀態。
9、可選擇風雨傳感信號
自動狀態下 遇到刮風或下雨天氣時，通過風雨傳感器觸發控制箱，當控制箱接收到觸發信號后，面板“啟動”燈亮“關”按鈕燈亮，則窗扇將完成關閉動作。

六、注意事項
1、 運行時應嚴格按照說明書中要求操作，以確保系統的正常運轉 。
2、應定期檢查控制箱的運行狀態，檢查周期為一個月 。
3、 由于本控制箱有高壓輸入，應由專業人員進行維修 。
4、為方便維修，維修人員可以根據指示燈的狀態來判斷出故障點，以便通知我們盡快恢復系統。
