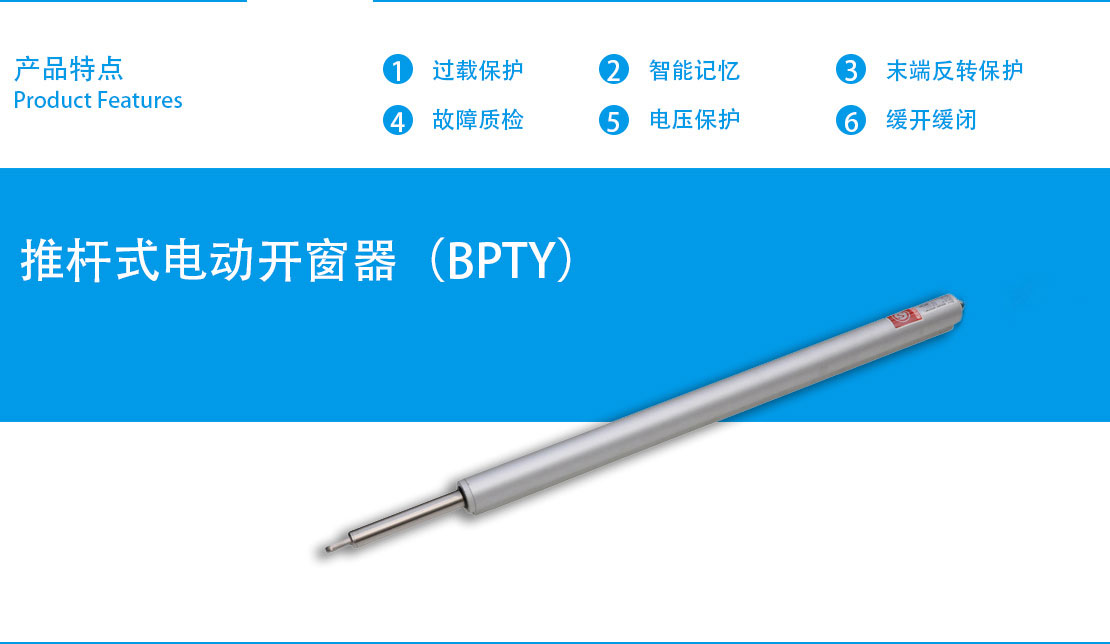

進口推桿式電動開窗器（BPTY）

BPTY 系列推桿式消防電動開窗器
操作使用說明書

一、產品概述：
1.1 產品簡介
杭州博攀生產的BPLK系列鏈?zhǔn)较离妱娱_窗器可應用于機場、賓館、展覽中心、會議中心、體育場、大劇院、科技館、購物中心、工廠廠房等公共場所，通過與玻璃幕墻、透明屋頂?shù)鹊耐昝澜Y(jié)合，有效地解決建筑上美觀、實用、通透性強、節能以及經濟性等融為一體的技術問題。
BPLK系列鏈?zhǔn)较离妱娱_窗機適用于上懸外開、上懸內開、下懸外開、下懸外倒、平開、平推窗、天窗等窗型。
1.1.1 性能簡介
※ 精巧的外形設計，全鋁合金外殼，具有低能耗、免維護的特點；
※ 超負荷過載保護，防止電機過載；
※ 鏈條采用表面防腐處理的特殊材料（或選配不銹鋼）制成，適合長期潮濕的環境，只需要較少的動作及保養成本；
※ 連續大于3萬次推出與拉回測試；
※ 關閉后電機鎖緊力達2000N；
1.1.2 型號簡介
型號由企業名稱代號、型式代號、行程代號等組成。

代號規定：
A.企業代號： BP - 杭州博攀智能系統有限公司;
B.型式代號： TY - 表示推桿消防電動開窗器;
C.行程尺寸: 1000 - 表示開啟行程1000mm;

1.2 BPTY系列尺寸規格（24V/DC）

推桿式消防電動開窗機開啟行程與機身長度對照表：

1.3 技術參數

1.4部件介紹

A.推桿式消防電動開窗機   B.螺帽   C.窗扇連接件   D.連接銷
E.滑塊   F.固定支架   G.螺桿

二、安裝及使用：
2.1 適用窗型安裝示意圖

2.3 安裝步驟

◆注意事項：
1、安裝前先將開窗器推桿推出10公分左右，方便調節和安裝。
2、開窗器工作輸入24V直流電源，勿連接其他規格電源。
3、推桿安裝在窗扇中間位置。
4、推桿垂直于窗扇安裝，否則會造成窗扇扭曲變形。
5 、以上提供的是通用配套支架安裝方法，選配的特殊支架安裝方法請咨詢廠家技術人員，我們將竭誠為你服務。

2.4 接線說明

開窗機工作電源：DC24V/1.2A
按右圖接線方式可控制電動窗開啟/關閉
※紅線接+極 藍線接-極 開窗
※紅線接-極 藍線接+極 關窗

通過消防電氣控制裝置（消防電動開窗機控制設備）BPFB-Ⅰ上的開或關按鈕
來控制輸出電壓的極性變化，從而改變電機的正轉和反轉，或通過外接開關控制
消防電動開窗機的開與關動作，與消防電氣控制裝置（消防電動開窗機控制設備）
連接圖如下：具體帶多少臺開窗機根據消防電動開窗機控制設備所配置的開關電
源提供的負載能力而定。

三、注意事項
特別提示
1、使用前，請確認電源、連接及其它事項均符合說明書的要求。錯誤的電氣連接將會導致機器損毀，我司所生產的所有消防電動開窗機均用DC24V供電。
2、下雨天務必關窗，盡量避免電動開窗器淋雨。
3、開關窗時按下對應的開關按鈕約1s鐘松開即可，不需要長按。
4、使用油性清潔劑定時清理推桿積灰，建議每月1次。
5、定時檢查開窗器各部位固定螺絲狀況，如有松動需及時擰緊。
6、電動開窗器運行異常及時報修，不要多次按動開關操作。

推桿式適用窗型
