杭州雙鏈?zhǔn)诫妱?dòng)開窗器（BPDK）

BPDK 系列雙鏈?zhǔn)较离妱?dòng)開窗機
操作使用說明書

一、產品概述：
1.1 產品簡介
杭州博攀生產的BPDK系列雙鏈?zhǔn)较离妱?dòng)開窗機可應用于機場、賓館、展覽中心、會議中心、體育場、大劇院、科技館、購物中心、工廠廠房等公共場所，通過與玻璃幕墻、透明屋頂?shù)鹊耐昝澜Y(jié)合，有效地解決建筑上美觀、實用、通透性強、節能以及經濟性等融為一體的技術問題。
BPDK系列鏈?zhǔn)较离妱?dòng)開窗機適用于上懸外開、上懸內開、下懸外開、下懸外倒、平開、平推窗、天窗等窗型。

1.1.1 性能簡介

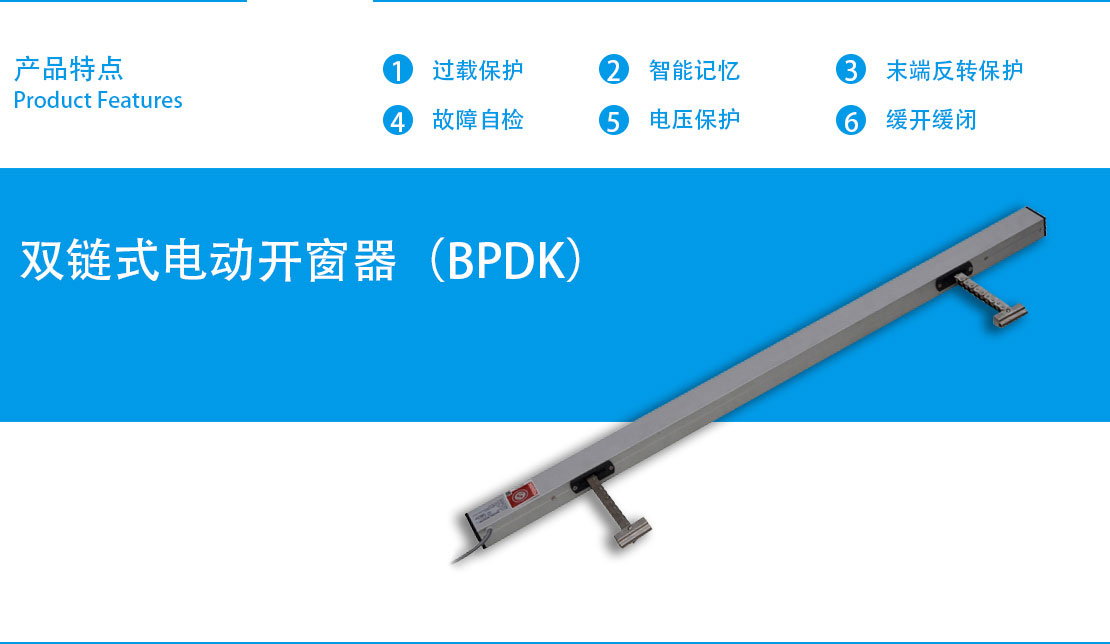

※ 精巧的外形設計，全鋁合金外殼，具有低能耗、免維護的特點；
※ 超負荷過載保護，防止電機過載；
※ 鏈條采用表面防腐處理的特殊材料（或選配不銹鋼）制成，適合長期潮濕的環境，只需要較少的動作及保養成本；
※ 連續大于3萬次推出與拉回測試；
※ 關閉后電機鎖緊力達4000N；

1.1.2 型號簡介

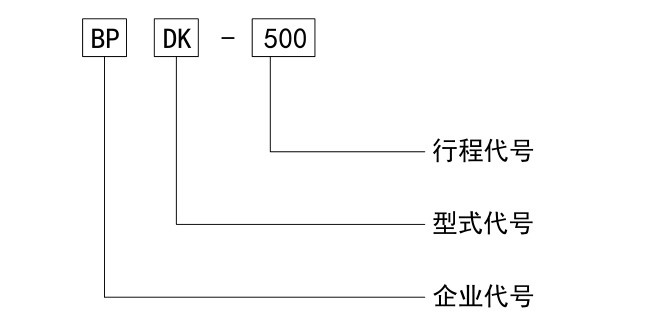

型號由企業名稱代號、型式代號、行程代號等組成。

代號規定：
A.企業代號： BP - 杭州博攀智能系統有限公司;
B.型式代號： DK - 表示雙鏈電動開窗器;
C.行程尺寸: 500 - 表示開啟行程500mm;

1.2 BPDK系列尺寸規格（24V/DC）

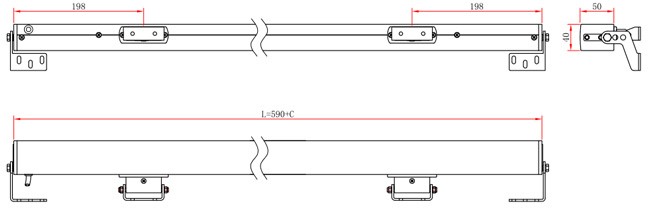

雙鏈?zhǔn)较离妱?dòng)開窗機開啟行程與機身長度對照表：

1.3 技術參數

1.4部件組成

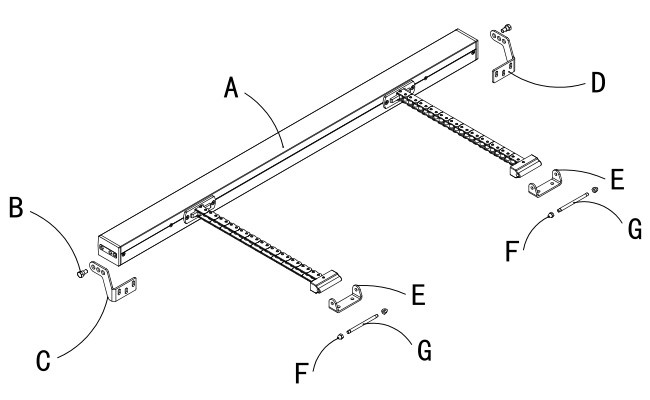

A.雙鏈?zhǔn)较离妱?dòng)開窗機 B.支架螺釘 C.左支架 D.右支架
E.窗扇連接件 F.螺帽 G.螺桿

二、安裝及使用：

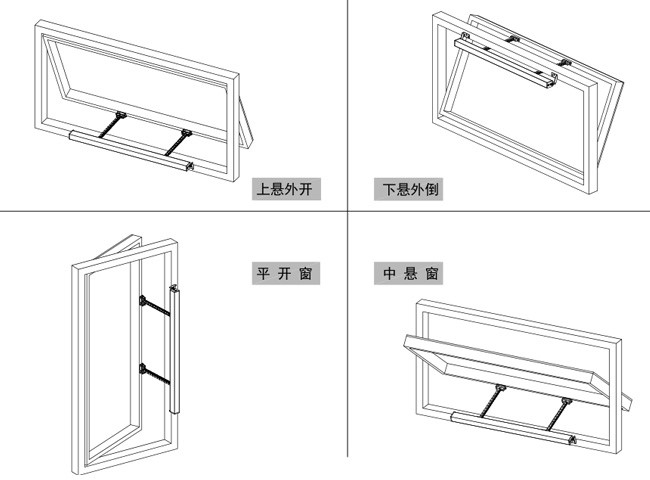

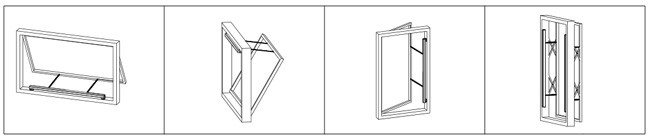

2.1 適用窗型安裝示意圖

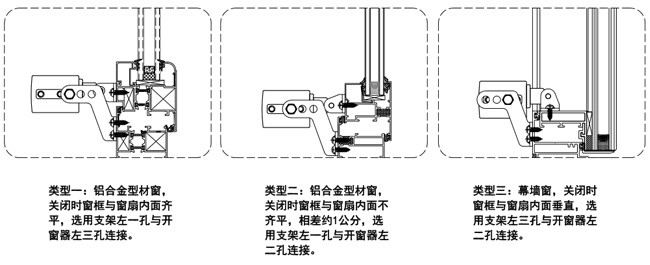

2.2 開窗機安裝節點圖

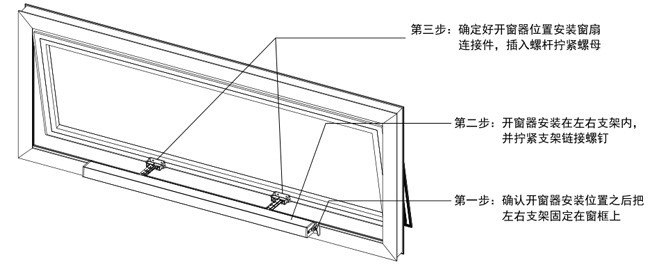

2.3 安裝步驟

◆注意事項：
1、安裝前先將開窗器鏈條推出5公分左右，方便調節和安裝。
2、開窗器工作輸入24V直流電源，勿連接其他規格電源。
3、機身居中安裝，左右距離一致。
4、鏈條垂直于窗扇安裝，否則或造成鏈條彎曲，支撐力不足。
5 、以上提供的是通用配套支架安裝方法，選配的特殊支架安裝方法請咨詢廠家技術人員，我們將竭誠為你服務。

2.4 接線說明

開窗機工作電源：DC24V/1.2A

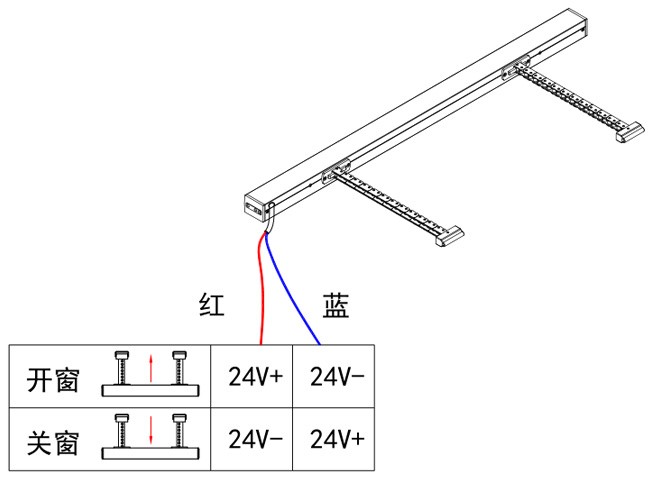

按右圖接線方式可控制電動窗開啟/關閉
※紅線接+極 藍線接-極 開窗
※紅線接-極 藍線接+極 關窗

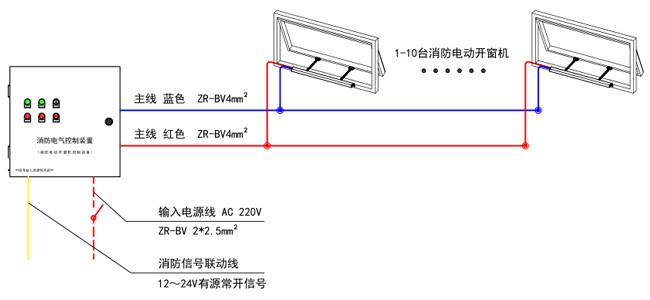

通過消防電氣控制裝置（消防電動開窗機控制設備）BPFB-I上的開或關按鈕來控制輸出電壓的極性變化，從而改變電機的正轉和反轉，或通過外接開關控制消防電動開窗機的開與關動作，與消防電氣控制裝置（消防電動開窗機控制設備）
連接圖如下：具體帶多少臺開窗機根據消防電動開窗機控制設備 所安裝的開關

三、注意事項

特別提示
1、使用前，請確認電源、連接及其它事項均符合說明書的要求。錯誤的電氣連接將會導致機器損毀，我司所生產的所有消防電動開窗機均用DC24V供電。
2、下雨天務必關窗，電動開窗器不可淋雨。
3、開關窗時按下對應的開關按鈕約1s鐘松開即可，不需要長按。
4、使用油性清潔劑定時清理鏈條積灰，建議每月1次。
5、定時檢查開窗器各部位固定螺絲狀況，如有松動需及時擰緊。
6、電動開窗器運行異常及時報修，不要多次按動開關操作。電源提供的負載能力而定。

雙鏈?zhǔn)竭m用窗型
